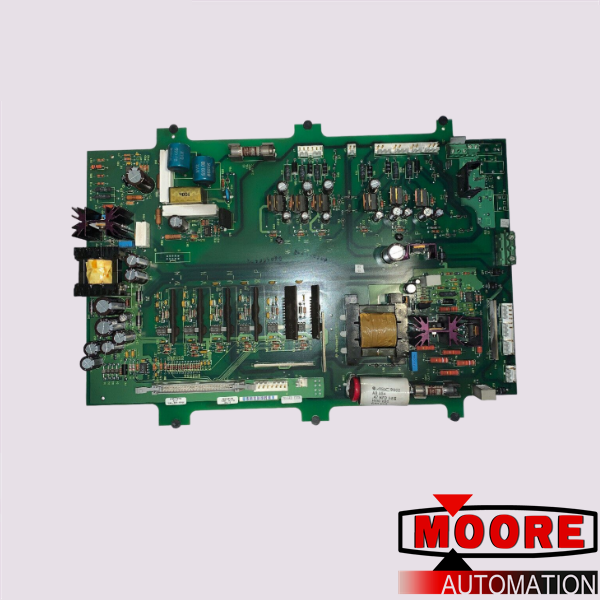

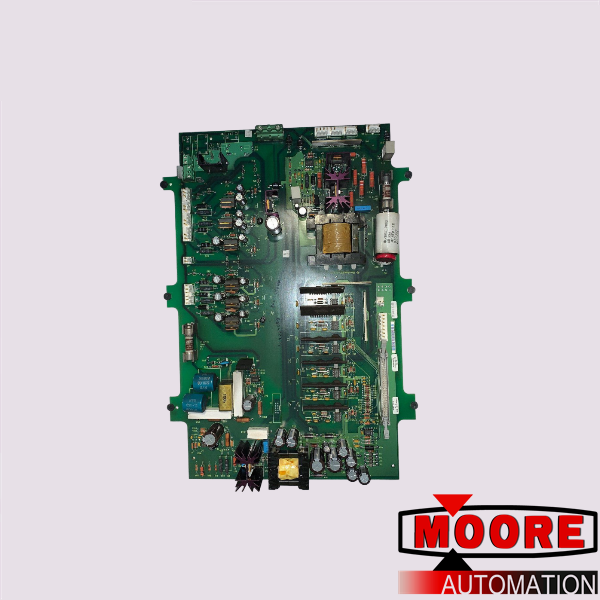

1336-BDB-SP17D | | برد درایور PCB Gate

نام تجاری / سازنده:
ابعاد:
9.4cm*4cm*7.2cm
وزن:
0.3kg
کشور مبدا: :
United States
شرح:
PCB Gate Driver Board

اکنون پرس و جو

Mfr.شماره قطعه:	1336-BDB-SP17D

سازنده:

شرح :	برد درایور گیت PCB 1336-BDB-SP17D یک برد راه انداز گیت PCB است که برای استفاده با درایوهای 1336 PLUS، FORCE، IMPACT و PLUS II ساخته شده است و مستقیماً زیر برد کنترل اصلی درایو 1336 قرار دارد.

توضیحات کامل:	هدف آن تقویت ورودی های جریان کم از برد منبع تغذیه برد درایور پایه است. برد راه انداز گیت 1336-BDB-SP17D برای ولتاژ کاری 460 ولت AC (3 فاز) طراحی شده است و توان برد آن 40 اسب بخار است.

plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

برد درایور گیت PCB 1336-BDB-SP17D یک برد راه انداز گیت PCB است که برای استفاده با درایوهای 1336 PLUS، FORCE، IMPACT و PLUS II ساخته شده است و مستقیماً زیر برد کنترل اصلی درایو 1336 قرار دارد. هدف آن تقویت ورودی های جریان کم از برد منبع تغذیه برد درایور پایه است. برد

درایور گیت 1336-BDB-SP17D برای ولتاژ کاری 460 ولت AC (3 فاز) طراحی شده است و توان برد آن 40 اسب بخار است. برای استفاده با درایوهای 1336 PLUS، FORCE، IMPACT و PLUS II، و مستقیماً زیر برد کنترل اصلی درایو 1336 قرار دارد. هدف آن تقویت ورودی های جریان کم از برد منبع تغذیه برد درایور پایه است.

برد راه انداز گیت 1336-BDB-SP17D برای ولتاژ کاری 460 ولت AC (3 فاز) طراحی شده است و توان برد آن 40 اسب بخار است. دارای 7 کانکتور جامپر با نام های J2، J6، J7، J8، J9، J10، J13 و برای اتصال به برد کنترل اصلی درایو 1336 است و برد درایور گیت PCB دارای بلوک های ترمینال به نام های T4، T6 و T7 با TB4 به عنوان ورودی کمکی 24 ولت DC استفاده می شود.

1336-BDB-SP17D با استفاده از مراحل زیر روی صفحه نصب برد کنترل اصلی درایو نصب می شود. (1) 1336-BDB-SP17D را به پایه ها وصل کنید، (2) برد PCB را با چرخاندن 8 پیچ پایه در ¼ جهت عقربه های ساعت، با گشتاور بست 26 پوند در اینچ (3N-m) به صفحه نصب اصلی ببندید. ، (3) کانکتورهای J2 از طریق J13 را به برد درایور گیت PCB 1336-BDB-SP17D وصل کنید، (4) برد کنترل اصلی (با برد درایور گیت PCB متصل) به درایو وصل کنید و درایو را برای کار روشن کنید. .

1336-BDB-SP17D برای شرایط کاری خوب با استفاده از تست متر آزمایش می شود و فیوزهای F1 و F3 روی برد درایور گیت برای شرایط باز آزمایش می شوند. برد همچنین با تنظیم تست متر روی حالت دیود و آزمایش VR1 تا VR6 آزمایش می شود و قرائت روی متر با قرائت های جدول استاندارد مقایسه می شود.
