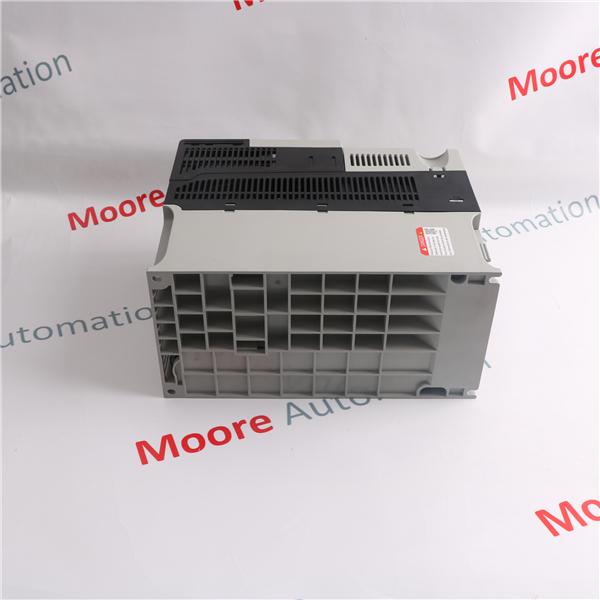

2094-BMP5-M | | ماژول برق

حدود  2094-BMP5-M

2094-BMP5-M بخشی از سری کنترل حرکت Kinetix 6200 توسط . این یک ماژول چند محوره با ولتاژ ورودی باس 650 VDC و ولتاژ ورودی کنترل 95-264 VAC، 1 فاز است. این ماژول محور دارای جریان خروجی پیوسته (rms) 2.8 آمپر، جریان پیوسته (سینوس) 4.0 آمپر (0-pk)، جریان پیک 7.0 آمپر (rms) و جریان اوج 9.9 آمپر (0-pk) است. ). این ماژول دارای ولتاژ خروجی 0-480 VAC، 3 فاز، فرکانس خروجی 0-800 هرتز و توان خروجی پیوسته 1.8 کیلو وات می باشد. حداکثر جریان اتصال کوتاه 2094-BMP5-M 200000 آمپر است. این ماژول محور دارای قابلیت حرکت یکپارچه از طریق رابط Serial Real-Time Communication System (SERCOS) از طریق نصب ماژول رابط کنترلی SERCON است. ماژول محور 2094-BMP5-M با یک گیره محافظ کابل موتور، کانکتور برق 3 پین به سبک فونیکس با برچسب U، V، W و زمین ارائه شده است. همچنین دارای کانکتور 6 پین سبک فونیکس برای خاتمه ترمز موتور در ترمینال های 5 و 6 است. برق ورودی در پایانه‌های 3 و 4 و یک واحد ترمز دینامیکی در پایانه‌های 1 و 2. پانل جلوی ماژول محور با یک نشانگر LED با قدرت نصب شده است که حضور منبع تغذیه را نشان می‌دهد. 2094-BMP5-M دارای فرکانس حلقه سرعت 500 هرتز و فرکانس حلقه جریان 1300 هرتز است در حالی که فرکانس مدولاسیون عرض پالس (PWM) 8 کیلوهرتز است. دارای یک مقاومت شنت داخلی 115 اهم با یک شنت روی ولتاژ 805 VDC و ولتاژ شنت آف 765 VDC. دارای راندمان 98 درصد به همراه ظرفیت 75 میکروF و جذب انرژی خازنی 10 ژول است.

2094-BMP5-M یک سروو درایو چند محوره مدولار Kinetix 6200 است. این یک ماژول Axis (قدرت) با برق ورودی سه فاز 460 ولت AC است. این شامل یک بخش اینورتر 5A است و به یک ماژول کنترل نیاز دارد که باید با یک ماژول برق IAM استفاده شود. ابعاد آن 5.5 در 11.9 در 14.7 اینچ و وزن آن 13 پوند است. درایو 2094-BMP5-M برای ارائه قابلیت حرکت یکپارچه برای کاربردهای موتور یا درایو طراحی شده است. درایو به راحتی می تواند از Safe Torque Off به Safe Speed ​​Monitor و از رابط SERCOS به شبکه های EtherNet/IP منتقل شود. این دستگاه با درایو سروو Kinetix 6000 سازگار است که امکان جابجایی آسان در زمان نیاز را فراهم می کند. ویژگی های ایمنی تعبیه شده در درایو نیاز به سیم کشی را از یک مانیتور ایمنی خارجی حذف می کند. عملکرد Safe Speed ​​Monitor اجازه می دهد تا بدون توقف کامل دستگاه، کار تعمیر و نگهداری انجام شود. طراحی مدولار و ویژگی های ایمنی تعبیه شده درایو 2094-BMP5-M، تعمیر و نگهداری آسان و انعطاف پذیری بیشتری را فراهم می کند. همچنین سیم کشی را ساده می کند و موجودی قطعات یدکی را کاهش می دهد و می تواند با پیشرفت فناوری اصلاح شود. با ویژگی Safe Speed ​​خود، انرژی و اتلاف تولید را کاهش می دهد و راندمان عملیاتی را بهبود می بخشد. ویژگی های ایمنی پیشرفته تعبیه شده آن نیز به محافظت از پرسنل کمک می کند. سایر ویژگی های ایمنی عبارتند از: حداکثر سرعت ایمن، نظارت بر شتاب حداکثر ایمن، نظارت بر جهت ایمن، نظارت بر سرعت صفر، فعال کردن کنترل سوئیچ، و نظارت و کنترل درب. دارای ویژگی‌های تشخیصی پیشرفته‌ای است که با نمایش پیام‌های خطا، ماهیت یک خطا را نشان می‌دهد.
