500 1746-IN16 | | ماژول ورودی دیجیتال AC/DC

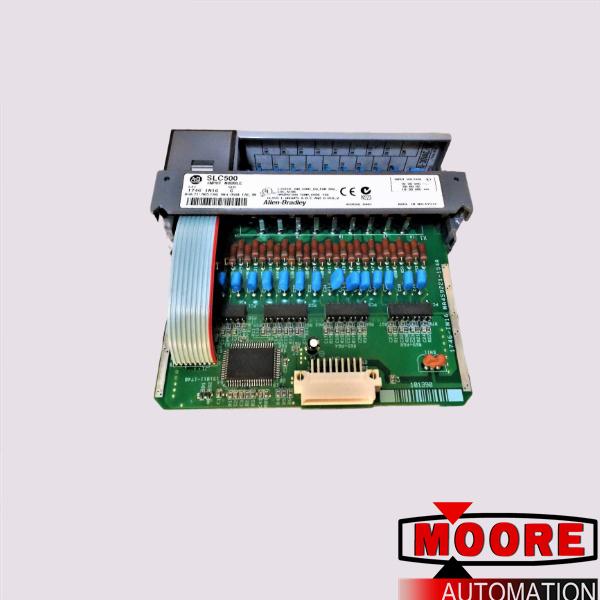

1746-IN16 یک ماژول ورودی 24 VDC / 24VAC Sinking است. این ماژول دارای شانزده (16) کانال فرورفتگی است که ممکن است برای ارتباط با سیگنال های ورودی گسسته که با محدوده ولتاژ 10-30 VDC و VAC کار می کند، استفاده شود. ماژول های ورودی توسط کنترل کننده منطقی برنامه پذیر (PLC) برای ارتباط با فرآیند استفاده می شوند.

فعال سازی هر کانال مجزا نشان دهنده وضعیت واقعی دستگاه است. هر کانال از این ماژول دارای یک نشانگر LED اختصاصی برای ارائه بازخورد بصری در صورت داشتن توان فعال یا نداشتن کانال است. این LED ها همچنین ممکن است به عنوان مرجع عیب یابی استفاده شوند زیرا تأیید می کند که سیگنالی که از سمت میدان به ماژول رسیده است یا خیر.

این ماژول یک اسلات را در هر شاسی 1746 SLC اشغال می کند. ممکن است در شاسی محلی همراه با پردازنده PLC یا در یک اسلات توسعه SLC نصب شود. مستقیماً از طریق کانکتورهای نر ارائه شده که با کانکتورهای اتوبوس یکپارچه شاسی مشابه با هر ماژول در سیستم SLC 500 هماهنگ هستند، به شاسی سوار می شود.

این ماژول تاخیر سیگنال کمی متفاوت را برای ولتاژهای AC و DC نشان می دهد. برای ولتاژ AC، انتقال ON به OFF و OFF به ON دارای تأخیر سیگنال 25 میلی ثانیه است در حالی که برای ولتاژ تغذیه DC تأخیر سیگنال تجربه شده برای انتقال ON به OFF و OFF به ON هر دو 15 میلی ثانیه است. برای پیکربندی این ماژول به عنوان بخشی از سیستم SLC 500، باید در پیکربندی سخت افزاری نرم افزار RSLogix 500 معرفی شود. این نرم افزار نرم افزار برنامه نویسی رایج برای سری کنترلرهای SLC 500 می باشد.

1746-IN16 یک ماژول ورودی 24 VDC / 24VAC Sinking است. این ماژول دارای شانزده (16) کانال فرورفتگی است که ممکن است برای ارتباط با سیگنال های ورودی گسسته که با محدوده ولتاژ 10-30 VDC و VAC کار می کند، استفاده شود.
