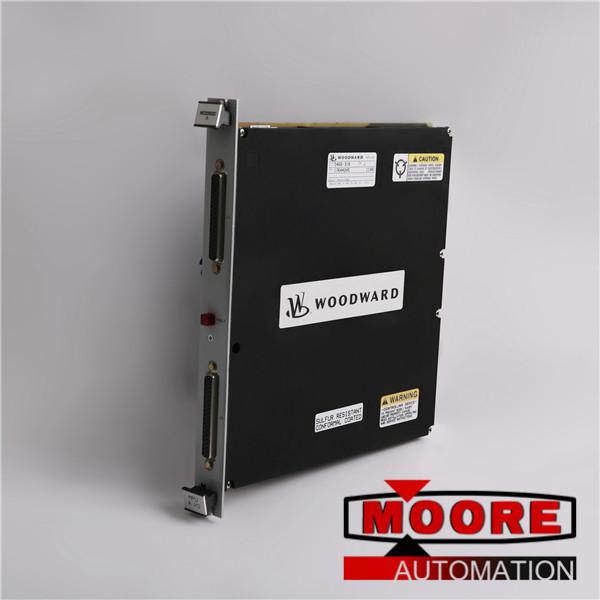

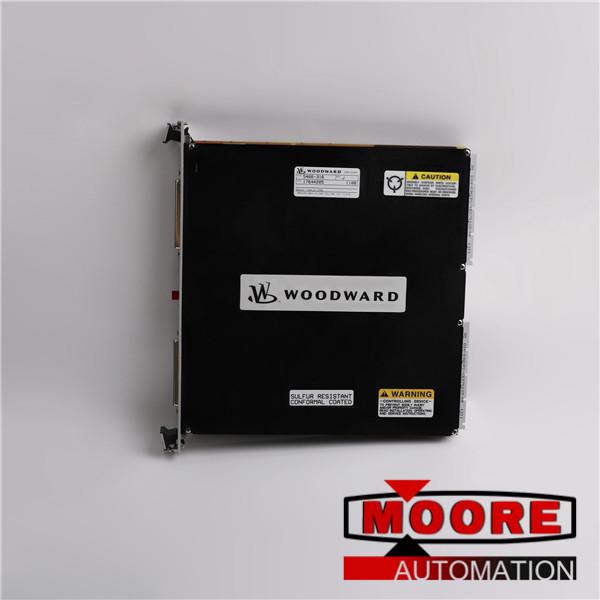

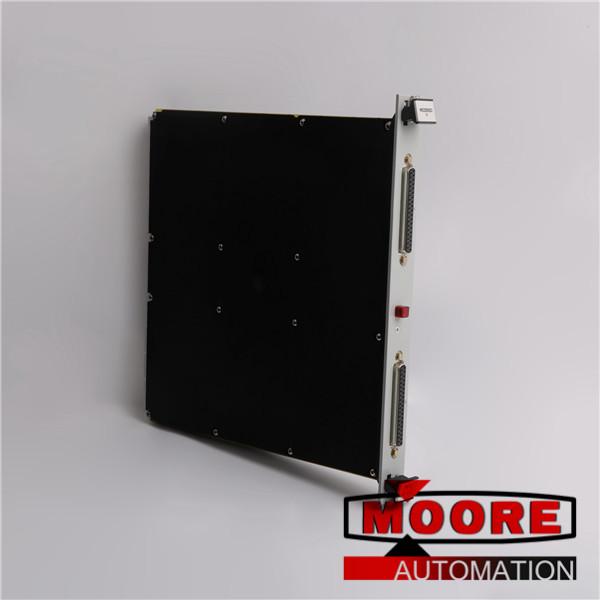

هر ماژول ترکیبی آنالوگ با چگالی بالا حاوی مداری برای چهار سرعت است
ورودی سنسور، هشت ورودی آنالوگ، چهار خروجی آنالوگ و دو ورودی متناسب
خروجی های درایور محرک هر ورودی سنسور سرعت ممکن است از یک مغناطیسی باشد
دریافت یا از یک پروب مجاورت، هر ورودی آنالوگ ممکن است 4–20 میلی آمپر یا 0-5 باشد.
V، و هر درایور محرک ممکن است به صورت 4–20 میلی آمپر یا 20–160 میلی آمپر پیکربندی شود.
دو پیکربندی از ماژول های ترکیبی آنالوگ وجود دارد. یکی دارد
ورودی های آنالوگ برای 4-20 میلی آمپر و دیگری برای 0-5 ولت پیکربندی شده است.
برای شماره قطعات خاص به پیوست A مراجعه کنید. در یک سیستم سیمپلکس، یا آنالوگ
Combo module is connected through two analog cables to one Analog
Combo FTM. همه ورودی/خروجی ها در FTM قابل دسترسی هستند و کانال ها نیز قابل دسترسی هستند
برچسب گذاری شده برای مطابقت با مکان های نرم افزاری آنها، به عنوان مثال. ورودی آنالوگ 1 روی
FTM ورودی آنالوگ 1 در نرم افزار کاربردی خواهد بود.
این ماژول فاقد پتانسیومتر است و نیازی به کالیبراسیون ندارد. یک
ماژول Combo آنالوگ ممکن است با ماژول دیگری از همان جایگزین شود
شماره قطعه بدون هیچ تنظیمی
