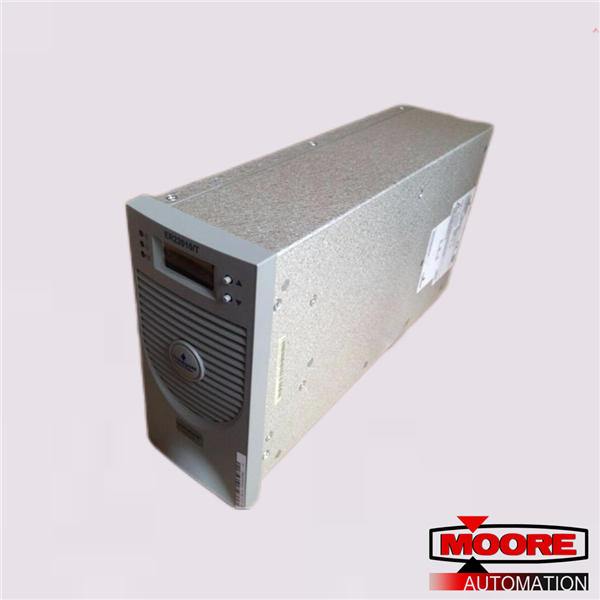

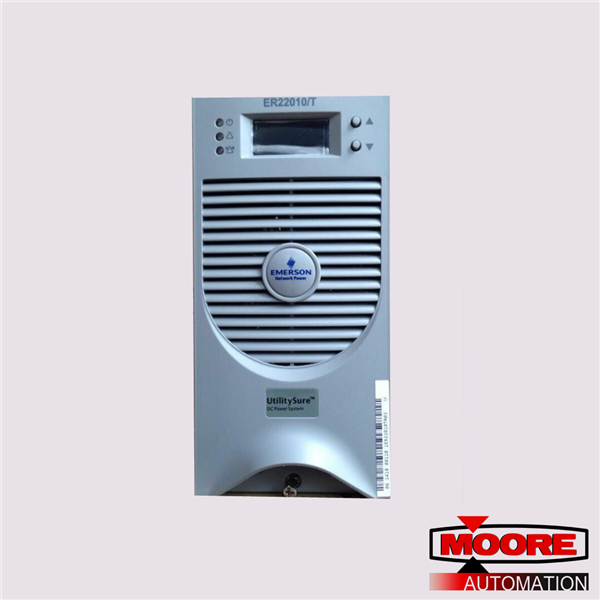

یکسو کننده های امرسون از دو بخش تشکیل شده است: مدار PFC غیرفعال 3 فاز و مدار مبدل DC/DC. علاوه بر این، منبع تغذیه کمکی و مدار حفاظت تشخیص I/O وجود دارد. اصل عملکرد یکسو کننده ها در شکل ER22010/T نشان داده شده است
. برای اطمینان از اینکه ضریب توان مدار ورودی بزرگتر از 0.94 است، مطابق با استانداردهای EMI و EMC مربوطه در GB/T 17794.2.2-2003 و همچنین استاندارد هارمونیک 3 فاز در DL/T781-2001 .
2) مدار مبدل DC/DC در انتهای پشتی از ژنراتور PWM برای کنترل ولتاژ DC خروجی PFC و خروجی ولتاژ DC از طریق تبدیل فرکانس بالا، یکسوسازی و فیلتر کردن استفاده می کند. برای تبدیل ولتاژ تصحیح شده از قسمت جلویی به خروجی ولتاژ DC ثابت در صورت نیاز سیستم قدرت استفاده می شود.
3) منبع تغذیه کمکی بین PFC پسیو ورودی و مبدل DC/DC قرار دارد. از خروجی DC از PFC غیرفعال 3 فاز استفاده می کند و مدارهای کنترل را تغذیه می کند.
4) مدار تشخیص ورودی می تواند ورودی بیش از / کمتر از ولتاژ و خرابی فاز را تشخیص دهد، در حالی که مدار تشخیص DC / DC می تواند ولتاژ / جریان خروجی و دمای سینک گرما را تشخیص دهد. همه این سیگنال ها برای کنترل و حفاظت از تبدیل DC/DC استفاده می شود.
