کارت جنرال الکتریک IS200VVIBH1 VME

درباره   IS200VVIBH1

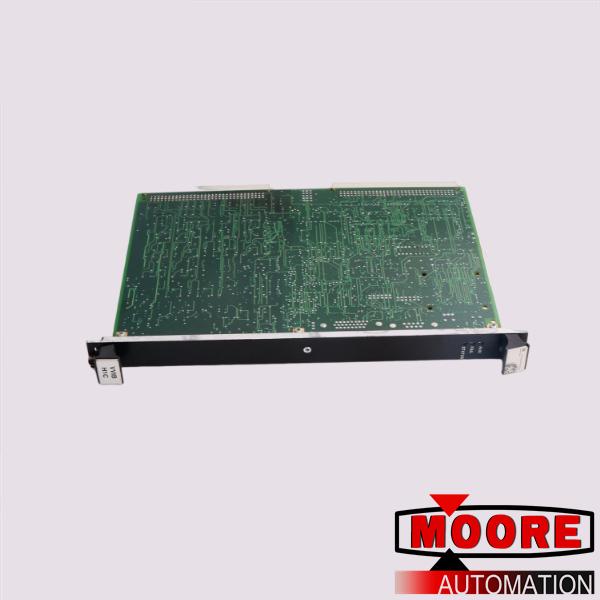

IS200VVIBH1 توسعه یافته توسط جنرال الکتریک یک برد مدار چاپی است که برای سیستم Mark VI تولید شده است. Mark VI یکی از چندین سیستم مدیریتی برای مدیریت توربین گاز و بخار بود. این برد به عنوان یک برد مانیتور لرزش عمل می کند و سیگنال های پروب ارتعاش را از بردهای ترمینال DVIB یا TVIB پردازش می کند.

حداکثر چهارده کاوشگر می توانند متصل شوند که به برد اجازه می دهد این سیگنال ها را دیجیتالی کرده و از طریق گذرگاه VME به کنترل کننده ارسال کند. پروب های ارتعاشی برای چهار عملکرد حفاظتی از جمله: خروج از مرکز روتور، انبساط دیفرانسیل و موقعیت محوری روتور استفاده می شود.

تخته‌های پایانه‌ای که به این برد متصل می‌شوند، از پروب‌های لرزه‌ای، پروکسی‌میتور، سرعت‌سنج و شتاب‌سنج از نوع مبله‌شده توسط بنتلی نوادا پشتیبانی می‌کنند. در هر دو حالت Simplex یا TMR قدرت این پروب ها از برد منشاء می گیرد.

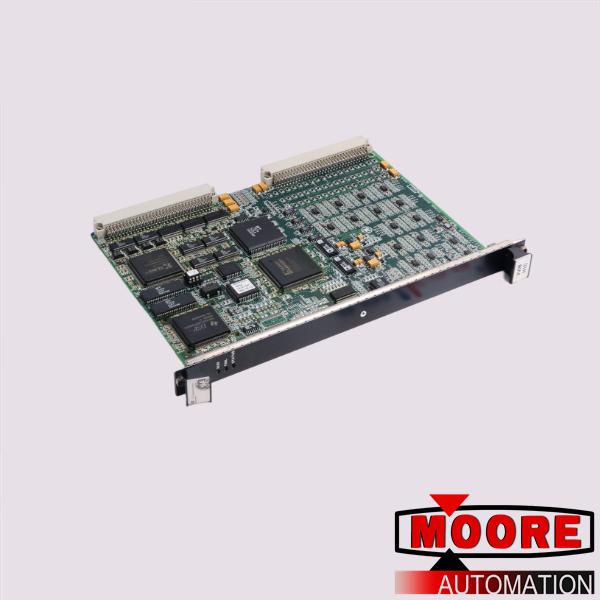

این برد با صفحه ای طراحی شده است که با سه پیچ به سطح برد متصل می شود و شامل سه نشانگر ال ای دی است که دارای برچسب خرابی، وضعیت و اجرا هستند. دو کانکتور backplane وجود دارد که دارای برچسب P1 و P2 هستند و برد دارای چهار کانکتور اضافی است.

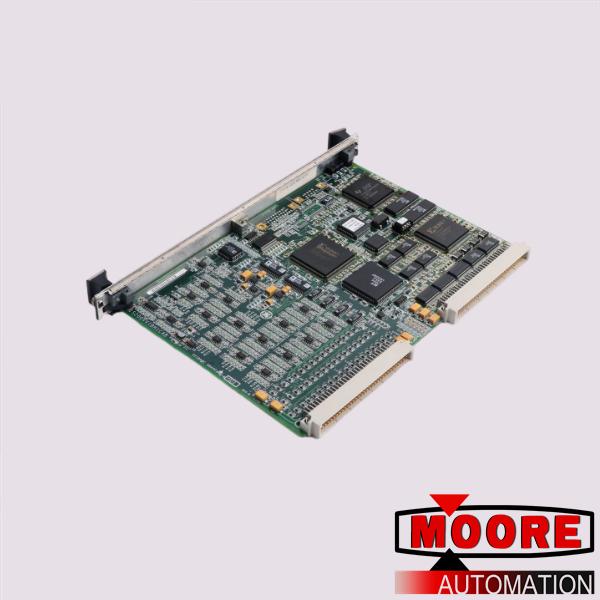

این با چندین خط سیم پیچ / مهره های سلف، دیودهای مختلف، خازن ها و مقاومت ها پر شده است. بیش از پنجاه مدار مجتمع شامل یک آرایه گیت قابل برنامه ریزی میدانی Xilinx Spartan (FPGA) و همچنین انواع مختلفی از تراشه های RAM و SRAM هستند.
