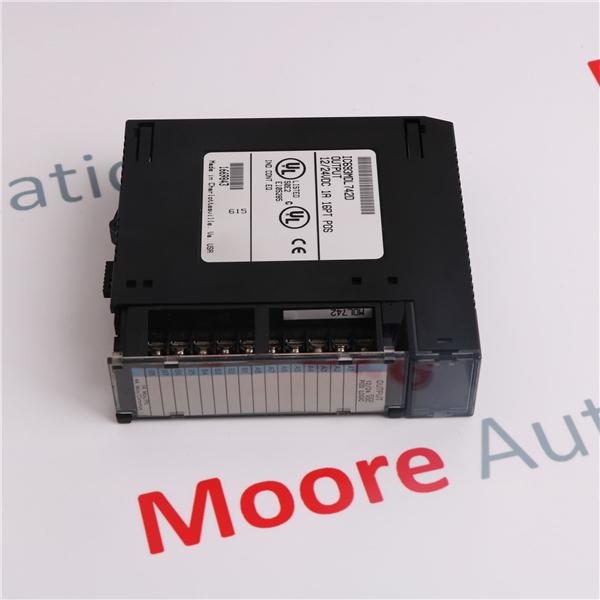

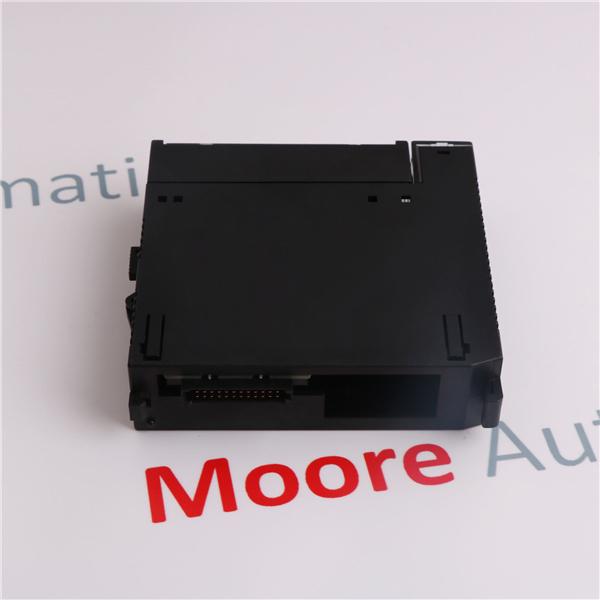

IC693MDL742J | جنرال الکتریک

مشخصات فنی

ولتاژ نامی: 12/24 ولت DC

تعداد خروجی ها: 16

فرکانس: n/a

جریان خروجی: 1.0 آمپر در هر نقطه

محدوده ولتاژ خروجی: 12 تا 24 ولت DC (+20%, -15%)

برق DC: بله

GE Fanuc IC693MDL742 یک ماژول خروجی 12/24 ولت DC Positive Logic 1 Amp Electronic Short Circuit Protection (ESCP) است. این ماژول ESCPP که برای کار با PLC سری 90-30 ساخته شده است، در مجموع دارای 16 نقطه خروجی است. این نقاط در دو بانک جداگانه هشت تایی مرتب شده اند. یک ترمینال خروجی برق مشترک وجود دارد که بین نقاط هر گروه مشترک است. با طراحی، این ماژول خروجی دارای ویژگی های منطقی مثبت است. این بدان معناست که جریان را از کاربر مشترک یا گذرگاه برق مثبت دریافت می کند و آن را به سمت بار هدایت می کند.

از جمله وسایل باری که با مشخصات خروجی این ماژول سازگار است می توان به شیر برقی، نشانگر و استارت موتور اشاره کرد. دستگاه های خروجی مانند این باید بین گذرگاه قدرت منفی و خروجی ماژول متصل شوند. کاربر باید برق خارجی را برای کار با دستگاه های میدانی تامین کند. در بالای ماژول ESCP دو ردیف نشانگر LED وجود دارد. اینها وضعیت ON/OFF هر یک از نقاط خروجی را نشان می دهند. هر LED سبز مربوط به نقطه خروجی نسبی است. ردیف A1 دارای نشانگرهای LED برای نقاط خروجی 1 تا 8 است، در حالی که ردیف B1 برای نقاط خروجی 9 تا 16 است.
