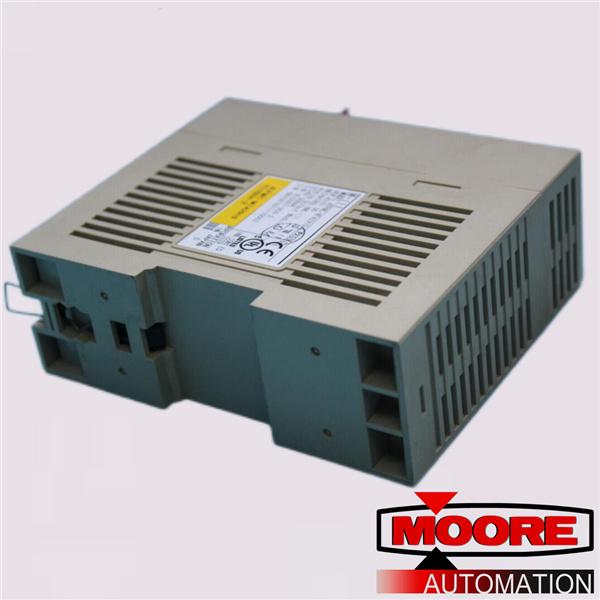

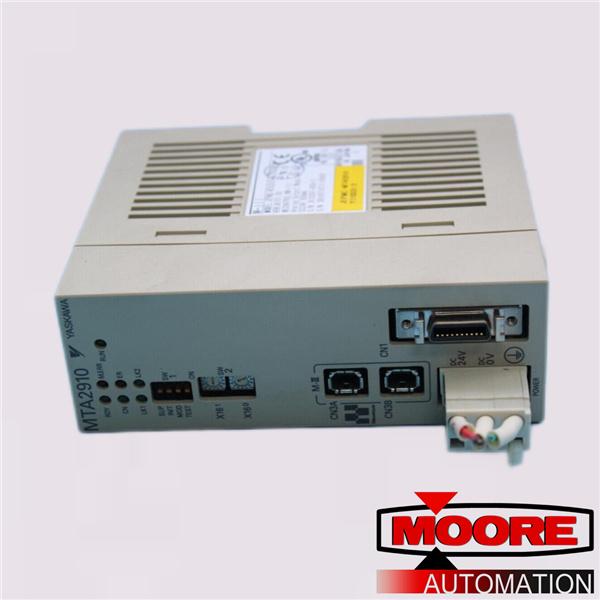

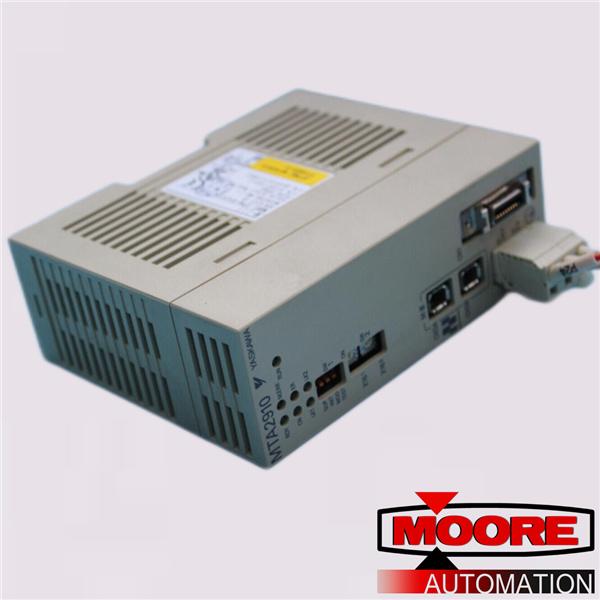

ماژول خروجی آنالوگ، مدل: JEPMC-MTA2910-E (که از این پس ماژول MTA2910 نامیده می شود)، دارای چهار کانال است. دو محدوده خروجی آنالوگ موجود است: -10 تا +10 ولت، 0 تا +10 ولت.
تنظیم حالت خروجی
ماژول MTA2910 دارای دو حالت خروجی است:
• حالت ولتاژ 1 (محدوده خروجی: -10 تا +10 ولت)
• ولتاژ حالت 2 (محدوده خروجی: 0 تا +10 ولت)
حالت خروجی باید به صورت جداگانه برای همه کانال ها تنظیم شود.
تنظیمات offset/gain معمولاً نیازی به تنظیم ندارند. ماژول MTA2910 قبل از حمل و نقل تنظیم شده است
تا مقدار ثبت خروجی مناسب برای محدوده ولتاژ مشخص شده خروجی باشد. اگر به تنظیمات دقیق تری
نیاز است، از روش زیر برای تنظیم افست/بهره استفاده کنید.
1. یک دستور DATA_RWA (ناهمزمان) یا دستور DATA_RWS (همگام) از کنترلر میزبان
به ماژول MTA2910 ارسال کنید.
2. مقدار خروجی آنالوگ را در داده های فرمان کانالی که مقدار افست برای آن
تنظیم می شود، روی 0 (0 ولت) تنظیم کرده و ولتاژ خروجی (AO1) را اندازه گیری کنید.
3. افست ولتاژ خروجی را با استفاده از رابطه زیر محاسبه کنید و
با استفاده از دستور PPRM_WR مقدار آفست محاسبه شده کانال را تنظیم کنید.
مقدار افست = AO1 × (3127.6-) (دور کردن زیر نقطه اعشار)
4. یک دستور DATA_RWA (ناهمزمان) یا DATA_RWS (همگام) از کنترل کننده میزبان
به ماژول MTA2910 ارسال کنید.
5. مقدار خروجی آنالوگ را در داده های فرمان کانالی که مقدار بهره برای آن تنظیم می شود،
روی 31276 (10 ولت) تنظیم کرده و ولتاژ خروجی (AO2) را اندازه گیری کنید.
