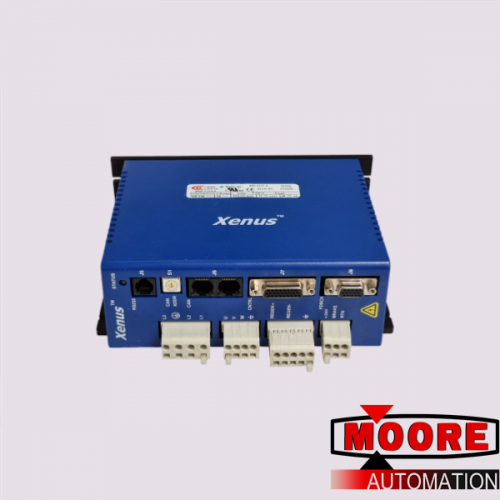

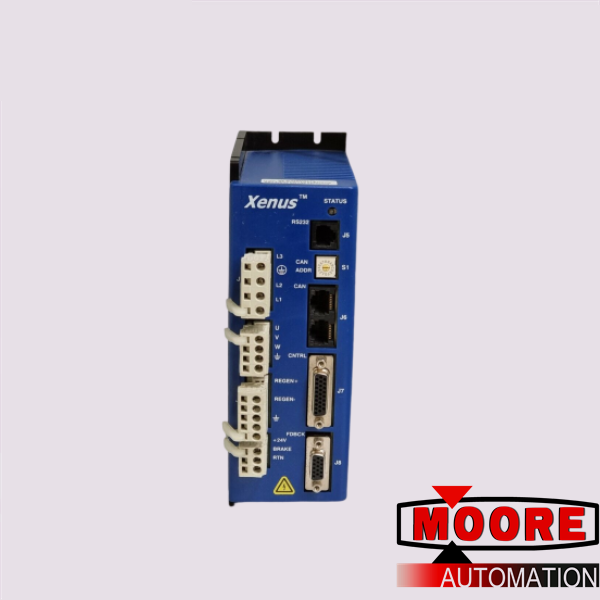

درایور سروو Xenus XTL-230-40

Xenus به عنوان یک دستگاه کنترل حرکت تحت پروتکل DSP-402 لایه برنامه CAnopen DS-301 V4.01 (En 50325-4) عمل می کند. حالت های پشتیبانی شده DSP-402 عبارتند از: موقعیت نمایه، سرعت نمایه، گشتاور نمایه، موقعیت درون یابی (PVT) و هومینگ. راه اندازی درایو با استفاده از نرم افزار CME 2 که تحت Windows® کار می کند و با Xenus از طریق CAN یا پیوند RS-232 در ارتباط است، سریع و ساده است.

انتخاب آدرس CAN توسط یک کلید چرخشی 16 موقعیتی در پانل جلویی انجام می شود. اگر بیش از پانزده دستگاه در یک گذرگاه CAN وجود داشته باشد، بیت‌های آدرس اضافی مورد نیاز می‌توانند از ورودی‌های قابل برنامه‌ریزی به دست آیند یا در حافظه فلش تنظیم شوند. حالت نمایه موقعیت یک شاخص حرکت کامل بر اساس فرمان با شتاب و کاهش سرعت منحنی S، حداکثر سرعت و فاصله قابل برنامه ریزی را انجام می دهد. در حالت PVT، کنترل‌کننده دنباله‌ای از نقاط را ارسال می‌کند که هر کدام افزایشی از یک حرکت بزرگ‌تر و پیچیده‌تر از یک شاخص یا نمایه واحد است. سپس درایو از درون یابی چند جمله ای مکعبی برای "به هم وصل کردن نقاط" استفاده می کند به طوری که موتور در زمان تعیین شده (زمان) به هر نقطه (موقعیت) در سرعت مشخص (سرعت) می رسد.

توان خروجی درایو با توان ورودی متفاوت است که می تواند از 100 تا 240 Vac و از 47 تا 63 هرتز متغیر باشد. می توان از برق تک فاز یا سه فاز استفاده کرد که به Xenus توانایی کار در وسیع ترین محدوده ممکن از تنظیمات صنعتی را می دهد. مدارهای سیگنال و کنترل از منبع تغذیه ولتاژ بالا و مرحله اینورتر جدا می شوند که به شبکه برق متصل می شوند. یک ورودی +24 Vdc مدارهای کنترلی را برای عملیات زنده نگه می دارد که اجازه می دهد مرحله برق درایو به طور کامل بدون از دست دادن اطلاعات موقعیت یا ارتباطات با سیستم کنترل خاموش شود.
