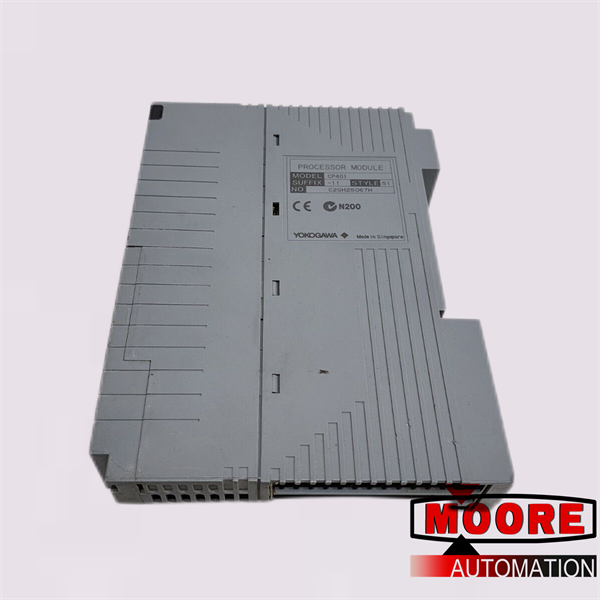

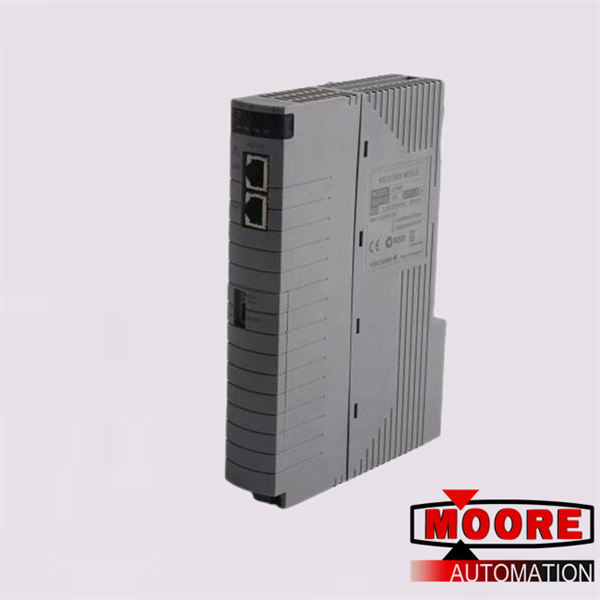

ماژول پردازشگر YOKOGAWA CP401-11 S1

• ماژول ورودی آنالوگ AAI141-H (ورودی فعلی) 16 کانال، 4 تا 20 میلی آمپر، غیر ایزوله
• ماژول ورودی آنالوگ AAB141-H (ورودی ولتاژ/جریان) 16 کانال، 1 تا 5 ولت/4 تا 20 میلی آمپر، غیر ایزوله
• ماژول ورودی/خروجی آنالوگ AAI841-H (Current I/O) ورودی 8 کانال/خروجی 8 کانال، 4 تا 20 میلی آمپر، غیر ایزوله
• ماژول ورودی/خروجی آنالوگ AAB842-H (ورودی ولتاژ/جریان، خروجی جریان) ورودی 8 کانال/خروجی 8 کانال، ورودی 1 تا 5 ولت/4 تا 20 میلی آمپر، خروجی 4 تا 20 میلی آمپر، غیر ایزوله
• ماژول ورودی آنالوگ AAI135-H (ورودی فعلی) 8 کانال، 4 تا 20 میلی آمپر، کانال های ایزوله
• ماژول ورودی/خروجی آنالوگ AAI835-H (Current I/O) 4 کانال ورودی/خروجی 4 کانال، 4 تا 20 میلی آمپر، کانال های ایزوله
• ماژول ورودی آنالوگ AAI143-H (ورودی جریان) 16 کاناله، 4 تا 20 میلی آمپر، ایزوله
• ماژول خروجی آنالوگ AAI543-H (خروجی جریان) 16 کانال، 4 تا 20 میلی آمپر، ایزوله

هر ماژول پردازنده دارای دو MPU است. MPU1 و MPU2 نصب شده بر روی هر ماژول محاسبات کنترلی یکسانی را انجام می دهند و نتایج توسط یک مقایسه کننده برای هر محاسبه مقایسه می شوند. هنگامی که نتایج هر دو MPU یکسان است، ماژول نرمال فرض می شود و نتایج به دستگاه های حافظه اصلی و ماژول های رابط اتوبوس منتقل می شود. دستگاه های حافظه اصلی با ECC (کد تصحیح خطا) خطاهای بیت معکوس گذرا را تصحیح می کنند.

• اگر نتایج MPU1 و MPU2 یکسان نباشد، مقایسه کننده آن را "محاسبه غیرعادی" فرض می کند، ماژول پردازنده فعال به یک ماژول دیگر تغییر می کند.

• تایمر Watch Dog عملکردهای غیرعادی ماژول پردازنده فعال را تشخیص می دهد. در صورت شناسایی عملکردهای غیرعادی، ماژول پردازنده فعال به ماژول پردازنده دیگری تغییر می کند.

• ماژول پردازشگر آماده به کار همان محاسبات ماژول فعال را انجام می دهد، تغییر به وضعیت فعال بدون وقفه امکان پذیر است.

• ماژول پردازنده با خطای محاسباتی خود تشخیصی را انجام می دهد. اگر سخت افزار غیرعادی فرض نشود، خطا گذرا در نظر گرفته می شود و وضعیت ماژول از "غیر عادی" به "آماده به کار" باز می گردد.

 • رابط Vnet/IP یک رابط در دسترس برای افزونگی دوگانه است که بر روی CPU نصب شده و به یک گذرگاه کنترل دوگانه اضافی متصل است.
